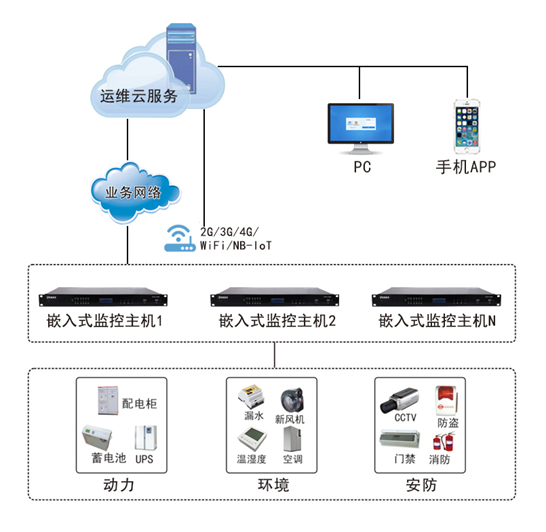

系統部署架構分為三層，分別是采集設備層、集中監控層和接入層，各層主要說明如下：

采集設備層：采集設備層由和嘉嵌入式主機、電控柜、防護箱和其他廠商嵌入式主機組成，系統通過TCP協議與主機主動/被動建立連接后，通過主機端提供的通訊協議進行通訊。

集中監控層：系統部署在集中監控層中的應用服務器上，負責對采集、告警等數據存儲以及提供相關業務管理。

接入層：聲光、電話和短信設備可直接連接到服務器串口上，由系統調用硬件設備提供告警通知，管理人員可通過PC端瀏覽器、手機APP、微信小程序等訪問系統，第三方軟件也可通過系統提供接口獲取系統提供數據。

PEMS機房動力環境監控系統通過網絡隨時隨地查看設備運行情況和機房內的情況，也便于設備的集中管理，具備網絡化、智能化，降低了管理成本，減輕了維護人員的負擔，提高了工作效率，還可及時地發出預防性告警，通知相關管理人員采取措施，預防事故發生，具有較高的可靠性與穩定性。
