室外綜合電控柜運維管理系統是專為滿足高速公路全程監控要求，自主研發的一款集遠程監測、智能集中供電、防雷、動環監控、遠程復位、報警處理等功能為一體的室外綜合電控柜運維管理系統?？梢詫?shí)現對外場監控?cái)z像機、情報板和氣象站等設備運行狀態的監測，及對設備柜內的供電系統、工業以太網交換機、防雷器和柜內溫濕度等設備運行狀態的監測，當監測到全程監控系統中任何一個設備發生故障時，柜內嵌入式監控主機通過以太網、2G/3G/4G、NB-IOT等多種網絡將采集的設備運行信息和報警信息上傳到監控中心或云運維平臺，實現集中監控，集中報警，并告知管理員；當監測到攝像機出現死機、丟失圖像等故障時可以通過遠程控制進行復位排除故障；并在監控的同時實時記錄和處理各種設備運行及報警數據，對設備的供電系統、網絡系統進行綜合管理，以保障設備穩定運行、提高管理人員工作效率，實現機電設備的少人或無人值守。同時，室外綜合電控柜還提供了豐富的接口資源，如開關量輸入接口、繼電器輸出接口、RS232、RS485接口、以太網接口、電源輸出接口，方便其它設備的接入與供電。其系統設計運行穩定、操作方便獲得用戶一致好評。

系統實現7×24×365的全面集中監控、故障精確定位、高效管理的管理模式，保障機電設備安全高效運行，以實現設備可用率，并不斷提高運營管理水平。

1、產品功能

該產品滿足了原有電控柜各種功能需求，結合高速公路監控特點，以及對未來信息管理的需求，增加應用物聯網通訊技術，完善的網管功能和實時狀態顯示，保證整個系統的可靠性、連續性和智能化的運行，是一款國內監控領域的優選產品。

（1）供配電部分：

集中供電：給外場機電設備提供電源，集成電力監測軟件監測設備的供配電狀況，監測電流電壓功率能耗等。

遠程控制器：具有遠程控制功能，通過遠程控制，可實現對關鍵設備（攝像機等）的下電、上電操作，進行遠程復位。

（2）監控單元部分：

溫濕度監測：實時監測柜內溫濕度；

風扇運行狀態監測：實時監測柜內的風扇運行狀態；

柜門開關監測：實時監測柜門的開關狀態；

防雷器監測：實時監測防雷器是否失效；

散熱風扇控制：溫度過高時系統自動打開散熱風扇，降到合適溫度后風扇自動停止；

柜內照明控制：開啟柜門時自動開啟柜內照明燈帶；

柜內聲光報警器控制：柜內安裝有聲光報警器，當有人開啟柜門時系統會觸發聲光報警器，如果正常開啟可以通過隱蔽消音操作關閉聲光報警器。

（3）報警單元部分：

實時監測柜內運行情況，當出現柜內溫度過高、供電異常、非法開門、漏水、風扇故障等異常情況時，系統通過報警單元將報警信息上傳給監控平臺，通知管理員及時處理。

  （4）防雷單元部分：

 電控柜防雷設計：全柜一體化接地系統，并監測內置防雷器狀態，確保柜內設備免于雷擊破壞。

（5）功能指示部分：

 數據采集控制單元帶有電源（PWR）、運行（RUN）和告警（ALM）的LED指示；

 數據采集控制單元帶有1.3寸OLED屏，能夠?qū)崟r(shí)查看輸入電源狀態、直流電源狀態、柜內環境、防雷設備狀態、LAN交換機狀態、柜體監測狀態、主機IP地址等信息。

（6）柜體部分：

 工業級柜體設計，采用優質冷軋板噴塑，厚度1.5mm（主選），防護等級可達到IP55，適應惡劣外場環境需求

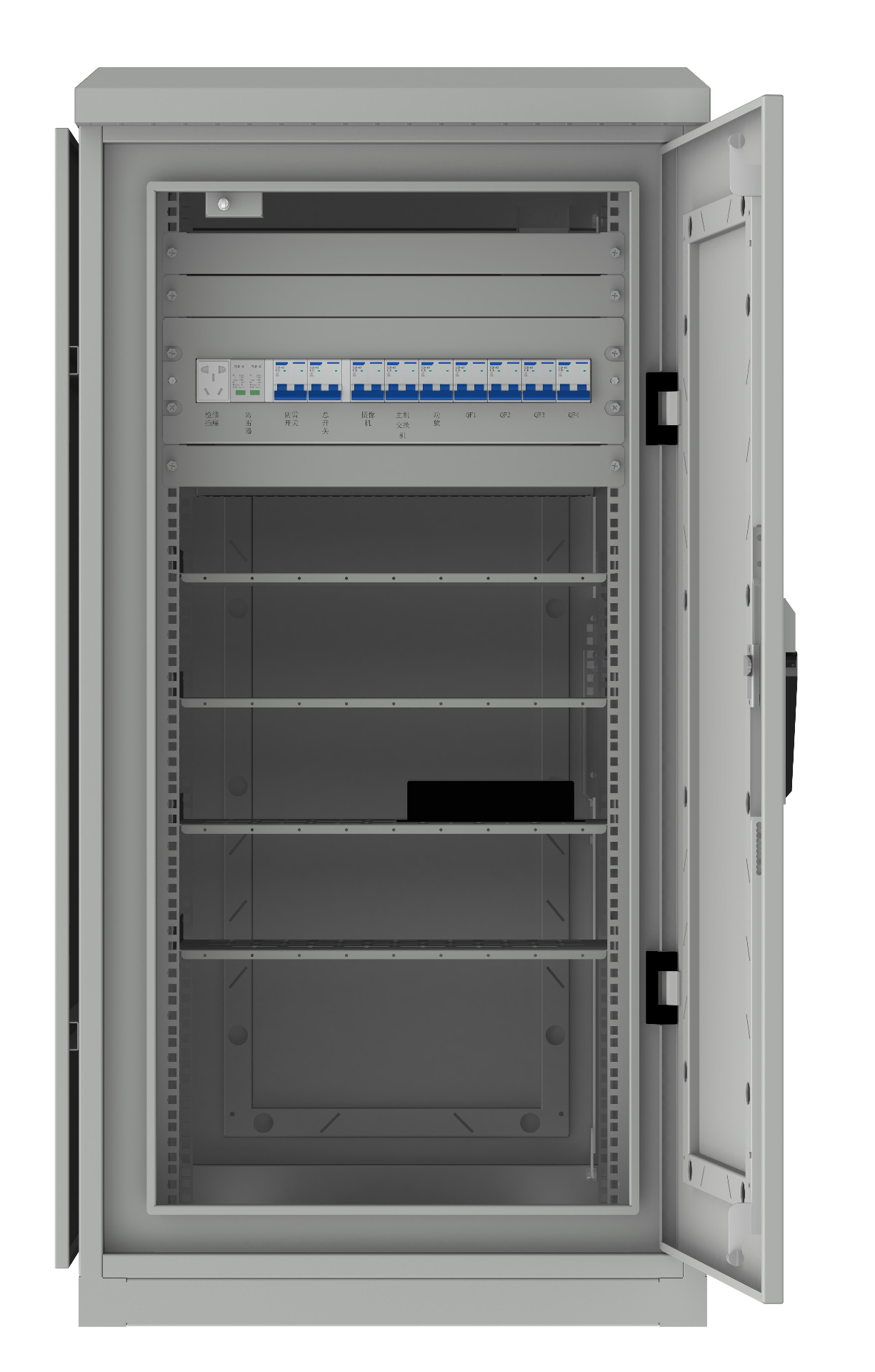

2、室外綜合電控柜結構圖

1 系統架構及軟件平臺

室外綜合電控柜運維管理系統是基于TCP/IP網絡、RS232/RS485總線等技術的實時監控與組態開發系統。系統采用B/S模式的模塊化結構，軟硬件的安裝與維護集中于監控服務器端，易于實施和維護?？蛻舳酥回?fù)責用戶界面顯示，數據處理放在嵌入式監控主機，當監控需求增加時，只需對嵌入式監控主機進行升級或擴展成多個嵌入式監控主機即可，加強了系統的伸縮性。系統采用分布式計算技術，支持多個前端室外綜合電控柜聯網集中監控，系統主要由四部分組成：機房監控中心、傳輸網絡、室外綜合電控柜和現場監控設備。

提供多種報警功能，用戶可根據需要選擇配置電腦顯示報警、語音報警、電話報警、短信報警、Email報警、手機APP報警等功能。

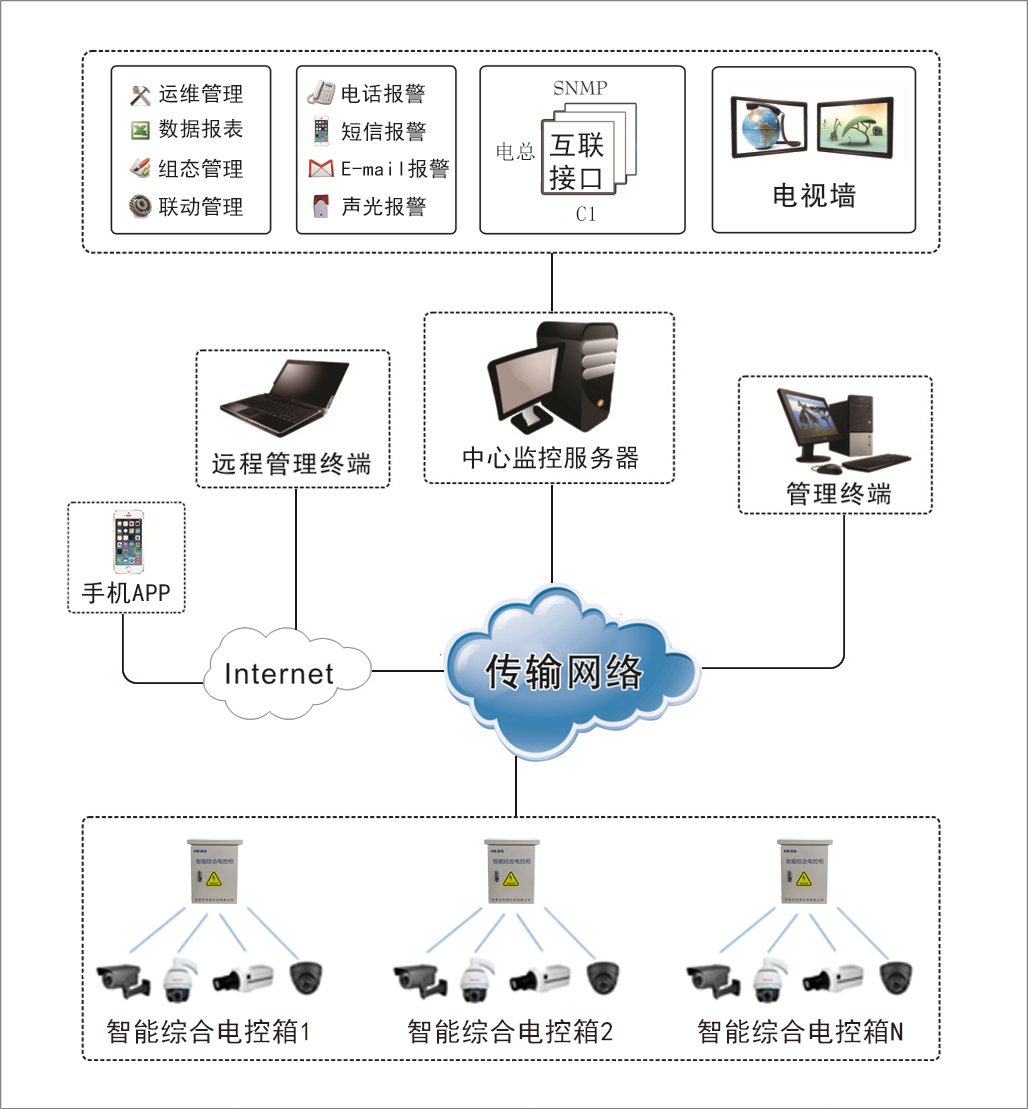

1、系統架構如下圖所示：
