解決方案 高速ETC智能一體化機柜解決方案

高速ETC智能一體化機柜解決方案

、系統概述

高速ETC智能一體化機柜是專為取消高速公路省界收費站設計的ETC門架一體化產品,為其供電系統提供一套完善的解決方案。ETC門架智能控制柜給RSU交易控制器、車道控制器、通信設備、工控機等設備提供了必要的安裝空間,同時提供良好的運行環境,確保電源、信號穩定傳輸,為ETC門架系統不間斷運行提供可靠保證。

 公司自主研發的集遠程控制、智能集中供電、防雷、動環監控、報警處理等功能為一體的智能控制柜,可以監測ETC車牌識別設備、高清攝像機、補光燈、RSU天線控制器等關鍵設備運行狀態,同時對柜內的供電系統、工業以太網交換機、防雷器和溫濕度等設備運行狀態監測。當監測到系統中任何一個設備發生故障時,監控主機通過GPRS/4G/NB、以太網等多種網絡將采集的設備運行狀態和報警信息上傳到監控中心或云運維平臺,實現全面監控、集中報警;當監測到攝像機出現宕機、丟失圖像等故障時可以通過遠程控制進行復位排除故障;在監控的同時實時記錄和處理各種設備運行狀態及報警數據,運維平臺可隨時進行信息查詢。

 運維平臺系統實現7×24小時、365天不間斷的全面集中監控、故障精確定位、實時運維管理,保障機電設備安全高效運行,以實現設備可用率。

二、產品功能

(1)智能配電部分:

給ETC門架系統設備提供電源,并實時監測電源供電情況,可實現設備電源通斷操作;PDU給機柜內部設備供電,方便進行設備擴展;當市電出現故障時,UPS可零延時給ETC關鍵設備供電;當長時間停電時,可用發電機進行供電。

(2)監控單元部分:

實時監測柜內溫濕度、漏水情況、柜門開關狀態、防雷器狀態和雷擊次數、柜內是否有煙霧等;當柜門打開時,LED燈根據光照度情況判斷是否打開;當溫度過高或過低時空調自動打開;當柜門非法打開時,聲光報警器立即報警。

(3)報警單元部分:

實時監測柜內運行情況,當出現溫度過高、供電異常、非法開門、漏水、煙霧等異常情況時,系統將報警信息上傳平臺。

(4)UPS單元部分:

采用雙UPS,一臺為主供電電源,另一臺作為備份;當一臺發生故障時,另外一臺零延時接入,保障系統供電不間斷。

(5)制冷單元部分:

采用兩臺背包式空調,互為備份,每24小時輪換工作一次,一臺發生故障時,另一臺立即啟動,并將故障信息上傳平臺。

       (6)防雷單元部分:

   柜內有總電源防雷和接地保護,RSU、車牌圖像識別設備、車道控制器、高清攝像機等設備的信號、控制端口都安裝適配的SPD,確保信號傳輸正常。

   (7功能顯示部分:

主機帶有OLED屏,能實時查看電源狀態、UPS及電池狀態、空調狀態、柜內環境、防雷設備狀態、LAN交換機狀態、柜體監測狀態、主機IP地址等信息。

   (8)無線/定位/后備電池單元部分:

 內置GPRS/4G/NB通信模塊,當系統斷網時能夠及時通知中心系統; 定位模塊實現對控制柜精準定位; 內置鋰電池模塊,系統在斷電時,通過無線模塊將故障信息傳輸到中心。

   (9)柜體部分:

 具備19英寸機架安裝條件;機柜安裝防盜鎖;采用內嵌門設計,無裸露可拆卸部件;具備遠程門禁控制功能;采用底部進出線方式;防護等級:IP55。

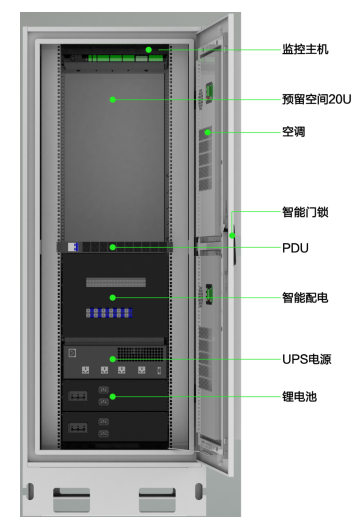

 三、柜結構圖

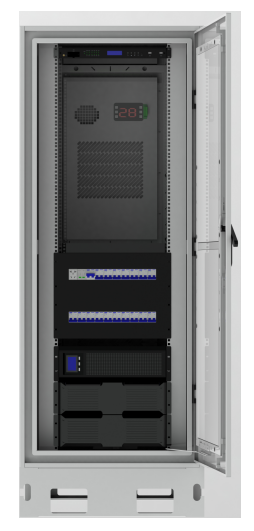

                            機柜前面                                            機柜后面

四、核心控制設備

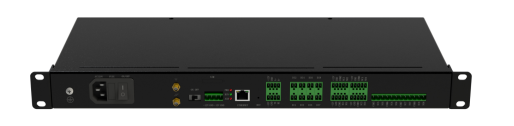

4.1監控主機

監控主機對柜內環境、動力設備、安防情況實時監控,同時實現數據采集、控制、報警處理等功能,為ETC門架系統可靠運行提供良好環境。



產品特點:

l工業級設計,光耦隔離,浪涌保護;

l可脫網工作并具有獨立數據處理及存儲能力;

l內置看門狗,系統運行穩定可靠,MTBF≥50000小時,MTTR≤2小時;

l標準MODBUS協議,按照規定的協議通過干接點、IP方式向監控后臺上傳環境量數據、接受遠程系統指令;

l安裝、使用、維護簡單。

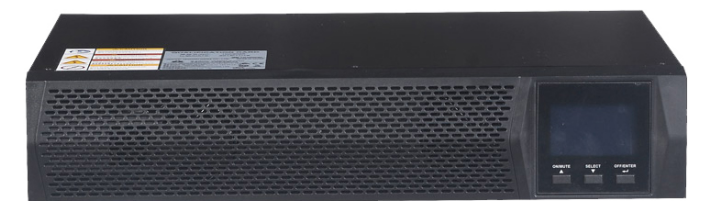

4.2  UPS

  產品特點:

l額定容量:3 kVA;

l超寬電壓輸入范圍,有效減少轉電池次數,延長電池壽命;

l在線式雙變換技術,為客戶提供穩定可靠的供電;

l效率可達90%,降低能源損耗,綠色節能,超小體積;

lLCD顯示,友好人機界面,實時監控,操作便捷,提供郵件告警、短信報警等多種報警上報方式。

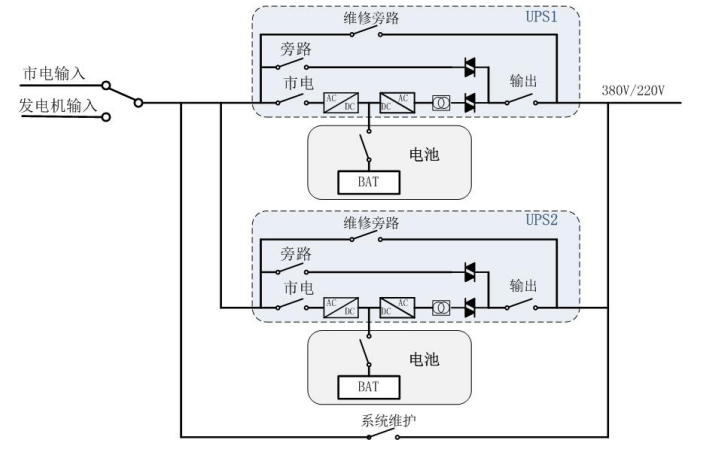

 4.3 智能配電

本方案采用兩臺UPS,為ETC門架不間斷工作提供電源保障,其中一臺作為備份;當一臺發生故障時,另外一臺零延時接入,保障系統供電不間斷。市電出現故障時,UPS零延時為門架主要設備進行供電。當市電長時間出現故障,電池容量不能滿足供電需求時,本方案提供發電機接口,通過發電機發電的方式為門架系統進行供電,確保系統不間斷工作。

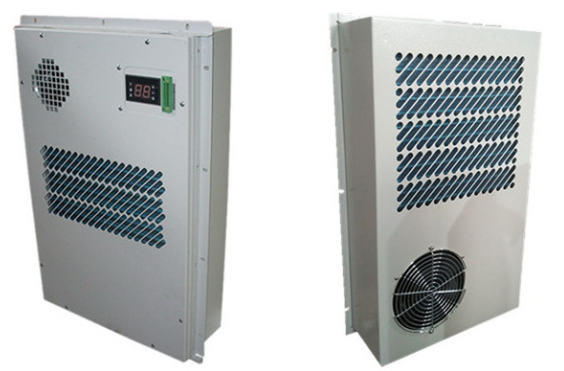

4.4 工業空調

    本方案采用兩臺1500W背包式冷暖空調,兩臺空調互為備份,每隔24小時輪換工作一次,當其中一臺發生故障時,另一臺立即啟動,并通過監控主機立刻將故障信息上傳至監控平臺,安排人員排故,保障柜內環境溫度穩定。背包式戶外機柜專用空調,具有可靠性高、安裝簡單、通電后即可工作、無需復雜調試等特點。
